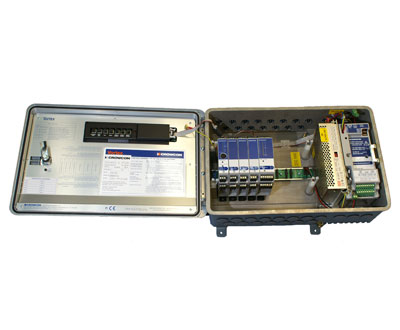

气体检测控制器Vortex
Vortex是科尔康灵活的一款控制系统，可以根据客户现场需要进行定制，无需大量复杂布线。
Vortex有四种安装方式：壁挂式、19英寸机架式、非标准盘装面板式和Exd隔爆式（Vortex FP）。
Vortex机架式和面板式安装包含基本输入、输出及控制器模块，这些模块均安装于DIN导轨上。一个可选显示模块安装在前面板或19英寸机架式控制柜上。该配置能与各种专用机壳完美结合，例如19英寸机柜或防护等级等。
Vortex FP 满足ATEX防爆认证，用于1，2级危险区，例如海上平台和炼油厂。Vortex FP 拥有Vortex的所有特性，如RS-485modbus通讯协议，进行远程不开盖校准和配置。Vortex FP磁性开关，不打开仪器外壳就能对系统进行检查和调试。
简单易用
日常所有的操作都可通过前面板按键完成
前面板故障及警报灯表示实时系统状态报警，通道设置可以通过面板进行调整
为灵活
每个通道有一个故障报警和3个浓度报警等级，在各种操作模式下可以与24个输出继电器结合使用
VortexPC软件;简单易用的WindowsTM软件包可轻松实现定制化操作
便于使用的VortexPC 软件，用户可以轻松配置控制系统Vortex采用标准Modbus RTU 通讯模式，方便与PLC,DCS和SCADA控制系统相连
坚固可靠
Vortex防水防尘，能经受标准测试，IP65防护等级
实时检测所有继电器，确保系统无障碍运行
内置备用电池，持续监测电池的连接和充电状态
维护简便
模块化结构让Vortex本身易于扩展
安装在墙上，调试控制面板非常方便
每个区域可独立锁定，某个区域锁定后不会影响其他区域的正常工作
型号 | Vortex | Vortex Rack/Panel | Vortex FP |
尺寸 | 470 x 306 x 170mm (18.5×12 x 6.5 inches) | 机架显示：19” 3U标准 面板显示：441x128mm | 440 x 640 x 332mm (17.3×25 x 13 inches) |
重量 | 12kg (27lbs) | 由具体配置决定 | 约70kg (154lbs) |
外壳材料 | 后壳：铝合金 前面：ABS | LM25铝合金加聚酯涂层 | |
密封等级 | IP65/IP66 | 由安装柜决定 | IP54,IP66(加装密封配件) PL32M化合物配件 |
通道 | 12 | 12 | 12 |
输入：气体 火灾-烟感探头和温感探头 手动报警点 | 2或3线4-20mA(有源或无源)，0-5V 最多3个回路 最多20个探测点 | 由具体配置决定 | 由具体配置决定 |
继电器 型号 通用
可编程 继电器状态 | 最多24 SPCO继电器，6A/250Vac 电源故障，电池低电量，电池故障 报警，故障和系统事件 常开/常闭 闭锁/非闭锁 时间延长和脉冲激发 | 最多32 SPCO继电器 | 由具体配置决定 |
数字通讯 DCS/PLC/PC现场配置连接 | RS-485 Modbus或RS-232(软件和连接线) | 由具体配置决定 | 由具体配置决定 |
数据记录 | 最多300报警，电源，故障系统事件 | 由具体配置决定 | 由具体配置决定 |
面板指示 | 通道号：2位7段LED气体读数：4位7段LED 测量单位：ppm,%vol,%lel,Fire 电源：绿色LED 电池状态良好：绿色LED 运行/暂停状态提示：绿色LED 通道测试状态提示：闪烁黄色LED 系统故障-完整：黄色LED | 由具体配置决定 | 由具体配置决定
显示信息可以改变，在使用磁棒校准时输出能够被禁止 |
报警 | 声音-内置蜂鸣器，Piezo 视觉报警-报警：1,2等级报警，红色LED -故障：每通道，黄灯LED -锁定：每区，黄灯LED | 由具体配置决定 | 由具体配置决定 |
电源 | 交流：110/120V或220/240Vac, 50-60hz 直流：20-30Vdc 备用电池：2Ah内置 | 由具体配置决定 | 交流：110/120V或220/240Vac, 50-60hz 直流：20-30Vdc 无备用电池 |
认证 | 低压：EN61010-1 EMC:EN50270, FCC, ICES 危险区：N/A | 低压：EN61010-1 EMC:EN50270, FCC, ICES 危险区：N/A | 低压：EN61010-1 EMC:EN50270, FCC, ICES 危险区：ATEX Ex Ⅱ 2G |
工作温度 | -10°C ~ +40°C (-14°F ~ 104°F) 详细请联系科尔康 | 由具体配置决定 | 由具体配置决定 |
环境湿度 | 0 – 95% RH非冷凝 | 由具体配置决定 | 由具体配置决定 |
功能安全认证 | IEC61508 | IEC61508 | IEC61508 |
