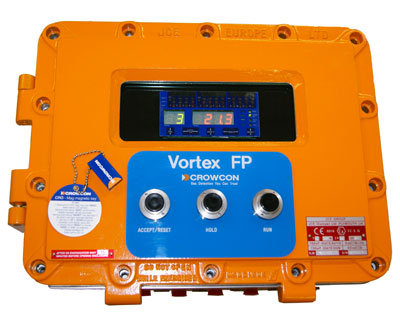

Vortex FP和Vortex FP Compact通过了ATEX认证，用于1类或者2类危险区域，诸如海上开采平台或者炼油厂内。它们均具备标准型Vortex的一切特色，配备显示屏，装有磁性开关，能够查询或者禁用系统，而无需打开系统外壳。
简单易用
– 日常所有的操作都可通过前面板按键完成，完成每日任务，无需动火作业许可证
– 前面板故障及警报灯，实时指示系统状态
– 通道设置可以通过面板调整
为灵活
– 有两种规格，紧凑型用于空间较为局限之处
– 采用我们的方便易用Windows软件包——Vortex PC软件，轻松定制
– Vortex采用标准的Modbus RTU（或者可以选用Profibus）通讯链路，方便与PLC、DCS、SCADA控制系统结合
紧固可靠
– Vortex FP经过标准测试，防水防尘，防护等级达IP66
– 实时监测所有继电器，确保系统始终正常运行
型号 | Vortex | Vortex Rack/Panel | Vortex FP |
尺寸 | 470 x 306 x 170mm (18.5×12 x 6.5 inches) | 机架显示：19” 3U标准 面板显示：441x128mm | 440 x 640 x 332mm (17.3×25 x 13 inches) |
重量 | 12kg (27lbs) | 由具体配置决定 | 约70kg (154lbs) |
外壳材料 | 后壳：铝合金 前面：ABS | LM25铝合金加聚酯涂层 | |
密封等级 | IP65/IP66 | 由安装柜决定 | IP54,IP66(加装密封配件) PL32M化合物配件 |
通道 | 12 | 12 | 12 |
输入：气体 火灾-烟感探头和温感探头 手动报警点 | 2或3线4-20mA(有源或无源)，0-5V 最多3个回路 最多20个探测点 | 由具体配置决定 | 由具体配置决定 |
继电器 型号
通用
可编程 继电器状态 | 最多24 SPCO继电器，6A/250Vac 电源故障，电池低电量，电池故障 报警，故障和系统事件 常开/常闭 闭锁/非闭锁 时间延长和脉冲激发 | 最多32 SPCO继电器 | 由具体配置决定 |
数字通讯 DCS/PLC/PC现场配置连接 | RS-485 Modbus或RS-232(软件和连接线) | 由具体配置决定 | 由具体配置决定 |
数据记录 | 最多300报警，电源，故障系统事件 | 由具体配置决定 | 由具体配置决定 |
面板指示 | 通道号：2位7段LED气体读数：4位7段LED 测量单位：ppm,%vol,%lel,Fire 电源：绿色LED 电池状态良好：绿色LED 运行/暂停状态提示：绿色LED 通道测试状态提示：闪烁黄色LED 系统故障-完整：黄色LED | 由具体配置决定 | 由具体配置决定
显示信息可以改变，在使用磁棒校准时输出能够被禁止 |
报警 | 声音-内置蜂鸣器，Piezo 视觉报警-报警：1,2等级报警，红色LED -故障：每通道，黄灯LED -锁定：每区，黄灯LED | 由具体配置决定 | 由具体配置决定 |
电源 | 交流：110/120V或220/240Vac, 50-60hz 直流：20-30Vdc 备用电池：2Ah内置 | 由具体配置决定 | 交流：110/120V或220/240Vac, 50-60hz 直流：20-30Vdc 无备用电池 |
认证 | 低压：EN61010-1 EMC:EN50270, FCC, ICES 危险区：N/A | 低压：EN61010-1 EMC:EN50270, FCC, ICES 危险区：N/A | 低压：EN61010-1 EMC:EN50270, FCC, ICES 危险区：ATEX Ex Ⅱ 2G |
工作温度 | -10°C ~ +40°C (-14°F ~ 104°F) 详细请联系科尔康 | 由具体配置决定 | 由具体配置决定 |
环境湿度 | 0 – 95% RH非冷凝 | 由具体配置决定 | 由具体配置决定 |
功能安全认证 | IEC61508 | IEC61508 | IEC61508 |
